UPS不間斷電源的分類以及運行模式 |
| 2022/09/07 |
 |

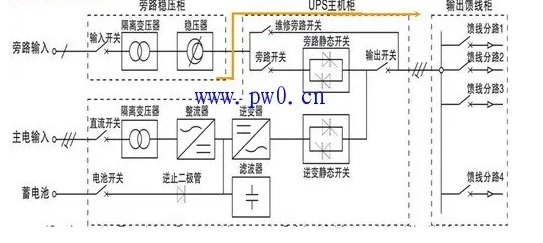

UPS是不間斷電源 (Uninterruptible Power System) 的英文名稱的縮寫，是計算機高速發展的產物，它伴隨著計算機的誕生而出現，是計算機常用的外圍設備之一，如今，也是機房的必備設備，是動環監控系統不可缺少的子系統。 一、UPS不間斷電源的分類： 根據新標準IEC，就其主電路結構、運行原理以及不停電供電運行機制來看，可分為后備式、在線互動式、雙變換式和雙逆變電壓補償在在線式。 1、后備式 指的是逆變器并聯連接在市電與負載之間僅簡單地作為備用電源使用，是應用的較早，使用廣泛的一種形式，發展至今其技術和產品相對成熟。后備式UPS不間斷電源在市電正常供電時，市電通過交流旁路通道再經轉換開關直接向負載提供電源，機內的逆變器處于停止工作狀態。這種 UPS 電源在實質上相當于一臺穩壓性能極差的市電穩壓器。 2、在線互動式 指的是逆變器并聯連接在市電與負載之間，起到后備電源作用，同時逆變器充當充電器給蓄電池充電。在線互動式UPS電源在市電正常供電時，首先將市電交流電源變成直流電源，再進行脈寬調制、濾波，然后將直流電源重新變成交流電源，即它平時是由交流電經整流后又以逆變器方式向負載提供交流電源。一旦市電中斷，立即改由蓄電池以逆變器的方式對負載提供交流電源。 3、雙變換式 指的是指逆變器串聯連接在交流輸入與負載之間，電源通過逆變器連續地向負載供電。是無旁路的雙變換UPS的電路結構，由整流器/充電機、逆變器、蓄電池充電機（選件）、蓄電池開關等構件組成。 雙變換式UPS電源的供電方式為市電正常時，市電經過整流器、逆變器向負載供電；市電異常時，由蓄電器經逆變器向負載供電。當前，絕大多數在線式，特別是大功率在線式UPS電源，大多采用了雙逆變電路結構。 4、雙逆變電壓補償在在線式 雙逆變電壓補償在在線式是在近年才得到發展的新技術，又稱Delta技術，指的是把交流穩壓技術中的電壓補償原理（delta變換）應用到UPS的主電路中，產生一種新的UPS電路結構型式，它屬于串并聯功率傳輸。 其供電方式為當市電掉電時，輸出電壓不受影響，沒有轉換時間。并其當負載電流發生畸變時，也由逆變器調整補償?shù)簟Ｒ虼?，該UPS分類也是典型的在線方式。
二、UPS不間斷電源的運行模式： UPS不間斷電源的運行模式通常有五種，分別是正常運行模式、內部旁路運行模式、電池工作模式、旁路維護模式以及緊急關機模式這五種模式。 1、正常運行模式 在整個系統正常運行時，在正常交流電源供應下，整流器將交流電轉換為直流電，將市電中的“電源污染”消除，并同時對蓄電池充電。再供給逆變器將直流電轉換為交流電，UPS電源可以將其穩定在偏差較小的電壓值和頻率，提供更穩定的電源給負載。 2、內部旁路運行模式 在線式UPS在遇到電源超載、逆變器過熱引發的機器故障時，UPS電源會將逆變輸出轉到旁路輸出，即直接由市電供電。通過采用鎖相同步技術保證UPS電源輸出與市電同步。只有人為地減少負載，才能避免旁路斷路器的輸出中斷。旁路開關雙向晶閘管并聯工作方式解決了旁路開關時間問題，真正實現了零時間開關，且控制電路復雜，一般用于中大功率UPS電源。如果UPS過載，應當及時人為降低負載，否則旁路短路會自動切斷輸出。 3、電池工作模式 當市電中斷無市電輸入時，蓄電池會經過逆變器的作用將電池的直流電轉換為交流電，繼續給負載提供電力，但是這個時間是有限的，因此建議在市電中斷后，應當盡快做資料儲存與正常的關機程序，同時考慮到在其滿載的狀態下，應選擇大容量的UPS系統或者延時UPS電源。 4、旁路維護模式 此系統運行模式是系統需要進行維修時，而負載供電又不可中斷是使用。即檢修UPS電源或進行清潔和保養時，通過手動設置旁路來保證負載設備的正常供電，檢修作業完成后，重新啟動UPS電源，此時的UPS電源即可轉為正常運行。 5、緊急關機模式 按下關機/輸入按鈕3秒以上，便可關閉在電池模式下的UPS模式。該運行模式為無任何電源輸出模式，必須在UPS確定為緊急狀況時才能啟動，否則在該模式啟動后，UPS將被關閉，并導致無電源輸入電壓導致UPS電源無法工作。

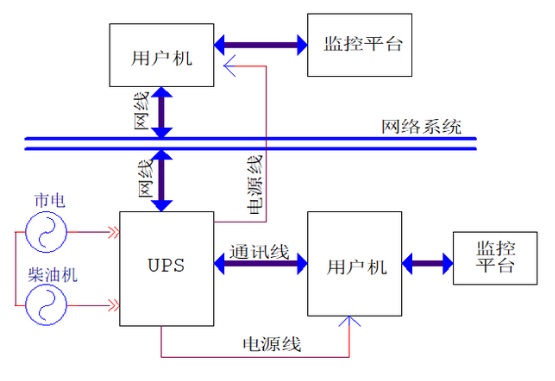

UPS不間斷電源的正常運行受到機房溫濕度、雷電、粉塵、設備使用、漏水、市電等多種因素的影響。UPS不間斷電源的監控能減少、避免受到外界因素的影響，保證其系統正常工作，保障機房的安全運行。
來源于：斯特紐www.itooc.com
